Tugas berat scotch kuk aktuator, adalah sejenis aktuator pneumatik piston stroke sudut, desain aktuator pneumatik tipe kuk halus dan ringkas, padat dan tahan lama, cocok untuk katup bola, katup kupu -kupu, katup plug dan katup lainnya yang berlaku untuk sudut 90 ° dari sakelar atau kontrol regulasi.
1. Pendahuluan Produk
Aktuator kuk Scotch terutama mengotomatiskan operasi katup. Mereka mengubah gerakan linier menjadi gerakan rotasi secara efisien. Mekanisme kuk scotch dasar terdiri dari blok geser yang bergerak dalam kuk tetap. Interaksi antara blok geser dan kuk ini sangat penting untuk operasi aktuator. Saat piston bergerak, ia mendorong blok geser di sepanjang kuk, menciptakan gerakan rotasi. Desain ini memungkinkan aktuasi yang halus dan terkontrol.
2. Parameter Produk (Spesifikasi)
Model: Seri JHD
Torsi Output Musim Semi: 424n.M - 81421n.M
Struktur: Scotch Yoke
Aplikasi: katup bola, katup kupu -kupu, katup plug dan katup lainnya
Tekanan Pasokan Udara: 3 - 8 bar
Bahan silinder: baja karbon
Bahan tubuh tengah: besi ulet atau baja karbon
Kontrol Sumber Udara: Melalui udara terkompresi yang disaring, tidak perlu oli lumasi, oli harus sesuai untuk NBR dalam kondisi yang dilumasi.
Suhu sekitar yang berlaku:
Standar -20 ℃ ~ 80 ℃
Suhu rendah -40 ℃ ~ 80 ℃
Suhu tinggi -15 ℃ ~ 150 ℃
Standar Flange: ISO 5211
Putar stroke: 90 ° (+/- 5 °)
Kehidupan Layanan: Menurut EN 15714-3
3. Fitur Produk
Scotch Yoke Pneumatic Actuator Double Acting JHD2E0410YS memiliki karakteristik di bawah ini:
● Struktur: Jenis pengembalian pegas kuk scotch tugas berat.
● Gesekan rendah, umur layanan panjang menurut EN 15714-3.
● Dioleskan pada katup stroke sudut, katup bola, katup kupu -kupu, katup plug dan katup lainnya.
● Memasukkan flensa sesuai dengan ISO 5211.
● Besi ulet berkualitas tinggi atau lapisan permukaan baja karbon dengan melukis.
● Sertifikat yang diperoleh: ATEX, EAC, CE, SIL3, ISO9001: 2015 Sertifikat.
● Produk kelas atas, kualitas yang sangat baik, sistem sertifikasi lengkap.
● Semua produk di pabrik menjalani pengujian yang ketat, masing -masing individu ditandai dengan kode pelacakan untuk identifikasi cepat dan layanan pelacakan lengkap.
● Modular Fungsional: Modular pneumatik, modular pegas, modular drive rumah dan dll., Semua modul dapat dirakit dan diganti satu sama lain; Membuat produk lebih stabil dalam kinerja dan lebih mudah dipertahankan.

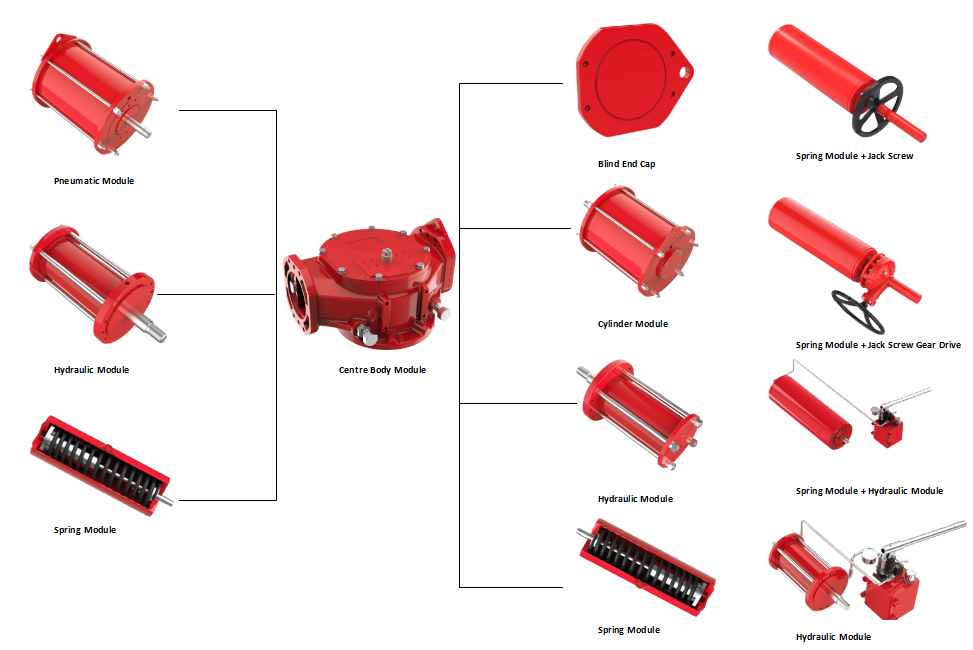

4. Opsi Modul
FAQ
T: Apakah Anda seorang produsen atau perusahaan perdagangan?
A: Kami adalah produsen yang memiliki spesialisasi dalam aktuator pneumatik dan operator gigi selama lebih dari 20 tahun, di Taizhou, Provinsi Zhejiang, Cina.
T: Jika saya tertarik dengan aktuator kuk scotch tugas berat Anda, kapan saya bisa menerima kutipan Anda?
A: Semua pertanyaan Anda akan dijawab dalam waktu 24 jam.
T: Dapatkah Anda memproduksi sesuai dengan gambar teknis pelanggan sendiri?
A: Ya, kami menawarkan layanan penyesuaian yang dipersonalisasi.
